常規情況下的拱形屋頂設計順序

本文介紹了拱形屋頂設計的基本流程和關鍵環節，幫助理解施工中各方協作的重要步驟及技術配合要點。

拱形屋頂設計流程解析

設計單位或總包單位在決定采用拱形彩板屋面后，相關技術部門需根據設計要求，提供必要的技術資料和咨詢服務，確保設計的順利開展和合作的順暢。

設計單位應向施工單位提供屋面的初步設計圖紙，施工單位則需根據圖紙?zhí)峁┕岸说?strong>外力計算，以保證結構的穩定性和安全性。

當建設單位或承包設計單位選擇拱型彩板屋面時，施工方技術部將按照設計單位的需求，提供詳細的計算書和荷載參數，以促進雙方的有效協作。

設計單位向施工單位遞交屋面初步設計圖紙后，施工單位負責提供拱端作用力及節點的詳圖設計，確保后續施工環節有據可依。

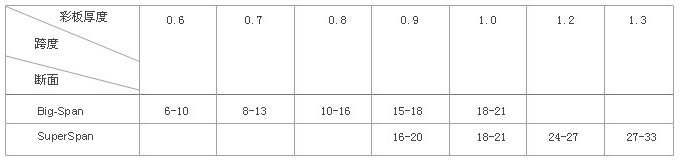

杰達拱形屋頂跨度與板厚示意圖
